 『ηmax Project』は冷凍システムにおける温度差を見直し、通年凝縮圧力を制限せずにエントロピー差を最小にすることでシステム効率を最大限発揮させ、省エネルギー、製品品質保持を同時に行います、システム能力を数値化することでを明確化し、運用面における浪費を抑止することを目的とした冷凍システムの普及を目指しています。
emRS Rack Freezer





エアブラスト方式で超低温連続運転 (着霜抑制機能搭載)
省エネルギー運転 (凝縮圧力最適化運転)

・エアブラスト(送風)式急速冷凍装置の致命的な問題点は熱交換器への着霜による冷却能力の低下です。
・着霜を抑制する低温度差運転を実用化し、安定的に高品質な製品をより効率よく生産することを可能としました。
・二段圧縮冷凍機では不可能とされてきた超低温域での連続運転を可能にし、製品の高品質化を実現します。

・冷凍機の凝縮圧力の最適化制御を行うことにより、外気温が低下したときの運転消費電力を削減すると同時に液温度低下にともなう冷凍能力増加の相乗効果により、従来の手法に比べ大幅な省エネルギーと高効率運転を可能にしました。

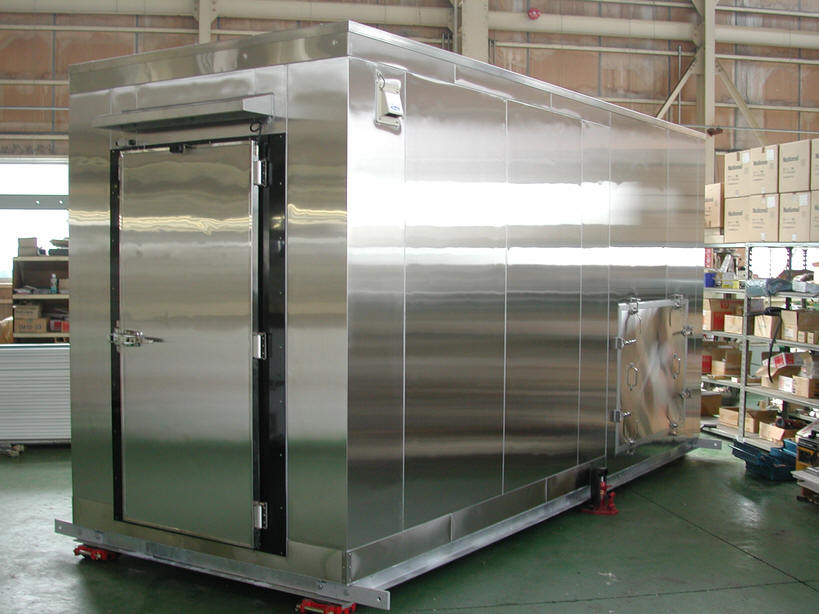

詳細図  移動式-70ラックフリーザー
emRS Rack Freezer  バッチ式ラックフリーザー

50kg/h 小型タイプから20トン/h 大型タイプまで用途に応じたタイプがあります、着霜抑制技術の確立で安定運用が可能となり、温度管理も容易なことから、連結速度の高速化が図られ、製品凍結ローテーションも効率化、ひいては少スペースまで可能にします。

※対応温度:-40℃〜-70℃ 二元冷凍方式使用の場合:-70℃〜-110℃

※冷蔵用から超低温凍結装置まで、用途に合わせてプラニングします。


お客様のプラニング例は、機種の組合せを決定し、emRSセレクションソフトウェアで、現場の施工に合わせた配管能力計算を行い、運用する地域から各月の侵入熱量とシステム能力による運転時間を算出しランニングコスト計算を実行します。ユニットクーラ・冷凍機・配管それぞれの組み合わせ能力、平衡能力を計算し、運用地の環境から時系列に算出します。emRSセレクションソフトウェアは、これまでの検証でシミュレーション結果の5%以内の誤差と高い精度を得ています

emRS Selection Software】による設計

 熱量計算・機器選定・配管能力計算・建設場所別年間運転シミュレーションを実行できるソフトウェアで、冷凍システムの組合せ有効能力の計算ができます。年間使用電力の削減量を数量化することができ、お客様のコストメリットと環境への貢献度を明示することができます。



emRS Selection and Analysis 対応

現在までemRSでtk optimizerシステムに対応可能な機種

冷凍機
  三菱電機慨F/SL・MSシリーズR404A
  日立アプライアンス崖SUシリーズR404A/RSシリーズNH3
  コベルコ・コンプレッサ格zα・SHαシリーズR-404/SHNシリーズNH3

  (運用地における最低凝縮温度は各メーカーともおおよそ0℃程度です。三菱電機製SFシリーズのみ−5℃の能力表が提示されています)

ユニットクーラ
  emRSユニットクーラと組合せ。
  R-404A用 60機種をラインアップ。
  NH3用 アルミチューブ・アツミフィン 35機種をラインアップ。
